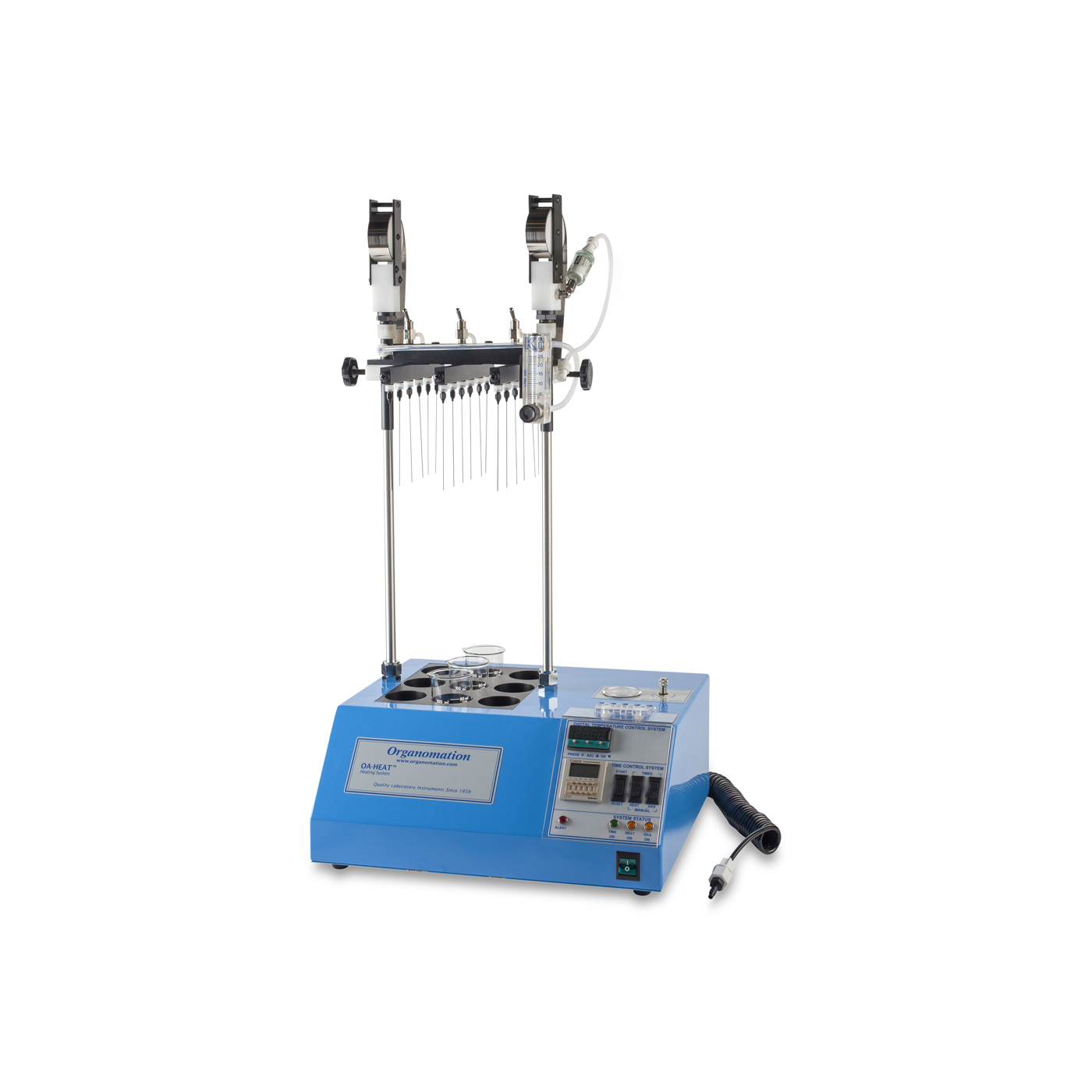

Évaporateur d’azote MULTIVAP 9 positions
DESCRIPTION
#11809
Le MULTIVAP 9 positions est un modèle à bloc sec haute température conçu pour évaporer de grands volumes d’échantillons. Cet évaporateur de paillasse est équipé d’un système de distribution de gaz rectangulaire monté sur un châssis avec un double support, permettant de lever et d’abaisser facilement les aiguilles.
Le collecteur de gaz fournit l’azote aux aiguilles ou aux pipettes en verre, qui dirigent le gaz directement sur la surface de l’échantillon. Cette méthode permet une évaporation rapide des solvants et une concentration efficace des échantillons.
Pour économiser l’azote, le collecteur dispose d’un interrupteur pour chaque rangée de 3 échantillons, permettant de couper individuellement les rangées lorsque l’on évapore des lots de moins de 9 échantillons. Le débit d’azote est également contrôlé par un débitmètre réglable et un régulateur de pression intégré.
Le MULTIVAP 9 positionsutilise un bloc sec en aluminium chauffé pour atteindre des températures d’évaporation allant de 30°C à 120°C. Une version non chauffée est disponible pour les évaporations effectuées à température ambiante.
Le bloc d’échantillons est conçu pour accueillir des béchers d’un diamètre extérieur de 50 mm, et 9 béchers sont fournis avec l’instrument.
Si vous souhaitez utiliser un autre format d’échantillon, des inserts peuvent être achetés et personnalisés selon vos besoins. Veuillez préciser la taille de l’échantillon (diamètre extérieur et longueur au dixième de millimètre près) lors de la commande des inserts.
Tous les modèles résistent au contact avec des solvants organiques ; cependant, des modèles résistants aux acides sont également disponibles pour une utilisation avec des solutions corrosives.
Capacité
Plage de températures étendue
Précis
Économique
CARACTÉRISTIQUES STANDARD
- Débitmètre réglable, 0-25 L/min
- Collecteur de distribution de gaz
- Filtre à azote
- Assemblage à double ressort pour le levage
- Détendeur de pression intégré
- Minuterie électronique
- Plaque de protection de sécurité
- Contrôleur de température numérique
- Interrupteur de limite de température élevée pour la sécurité
OPTIONS
- Faisceau de câbles 220 V (Code option # -2), Cat# 11809-2
- Boîtier Z-Purge / purge à pression positive (Code option # -Z), Cat# 11809-Z
- Revêtement résistant aux acides sur l’instrument et les aiguilles (Code option # -RT), Cat# 11809-RT
- Adaptateurs pour pipettes Pasteur à la place des aiguilles (Code option -P), Cat# 11809-P
- Collecteur et support seulement : pas de plateforme chauffante (Code option -O), Cat# 11809-O
| Nom de l’instrumental | MULTIVAP à 9 positions | |
| Type de chauffage | Bloc sec | Aucun |
| Numéro de catalogue instrumental | 11809 | 11809-O |
| Nombre de positions d’échantillon | 9 | 9 |
| Dimensions hors tout (l x p x h) | 16 x 14 x 30 po 41 x 36 x 76 cm |
13 x 15 x 26 po 33 x 38 x 66 cm |
| Disposition du porte-échantillon | Rectangulaire | Rectangulaire |
| Schéma du collecteur de gaz | Tableau 3 x 3 | Tableau 3 x 3 |
| Espacement entre les centres des positions | 2,31 po 5,87 cm |
2,31 po 5,87 cm |
| Diamètre du flacon d’échantillon | Béchers de 50 mm de diamètre extérieur (inclus) | Béchers de 50 mm de diamètre extérieur (inclus) |
| Diamètre du tube à essai (optionnel) | 16-40 mm de diamètre extérieur | 16-40 mm de diamètre extérieur |
| Vanne marche/arrêt de contrôle du débit de gaz | Chaque rangée de 3 | Chaque rangée de 3 |
| Gamme de débitmètres à gaz | 0-25 L/min | 0-25 L/min |
| Aiguilles en acier inoxydable (longueur et calibre) | 4,0 po x 16 ga 102 mm x 16 ga |
4,0 po x 16 ga 102 mm x 16 ga |
| Guide-aiguille | Facultatif, pour les tubes à essai | Facultatif, pour les tubes à essai |
| Ensemble de levage | Poulie double et ressorts à bande | Poulie double et ressorts à bande |
| Boîtier de commande intégré avec minuterie pour l’azote et la chaleur | Standard | N / A |
| Entrée du régulateur de gaz intégré | 30-110 psig | 30-110 psig |
| Revêtement résistant aux acides (Code optionnel -RT) | Facultatif | Facultatif |
| Spécifications du dispositif de chauffage OA-SYS | ||
| Numéro de modèle | 9156 | N / A |
| Dimensions extérieures (l x p x h) | 16 x 14 x 6,5 po 41 x 36 x 15 cm |
N / A |
| Puissance totale | 900 W | N / A |
| Plage de température | 30-120 psig | Ambiant |
| Type de régulateur de température | Électronique numérique avec affichage LED | N / A |
| Précision du contrôleur | +/- 2 °C | N / A |
