Évaporateur d’azote MULTIVAP 48 positions
DESCRIPTION
#11848

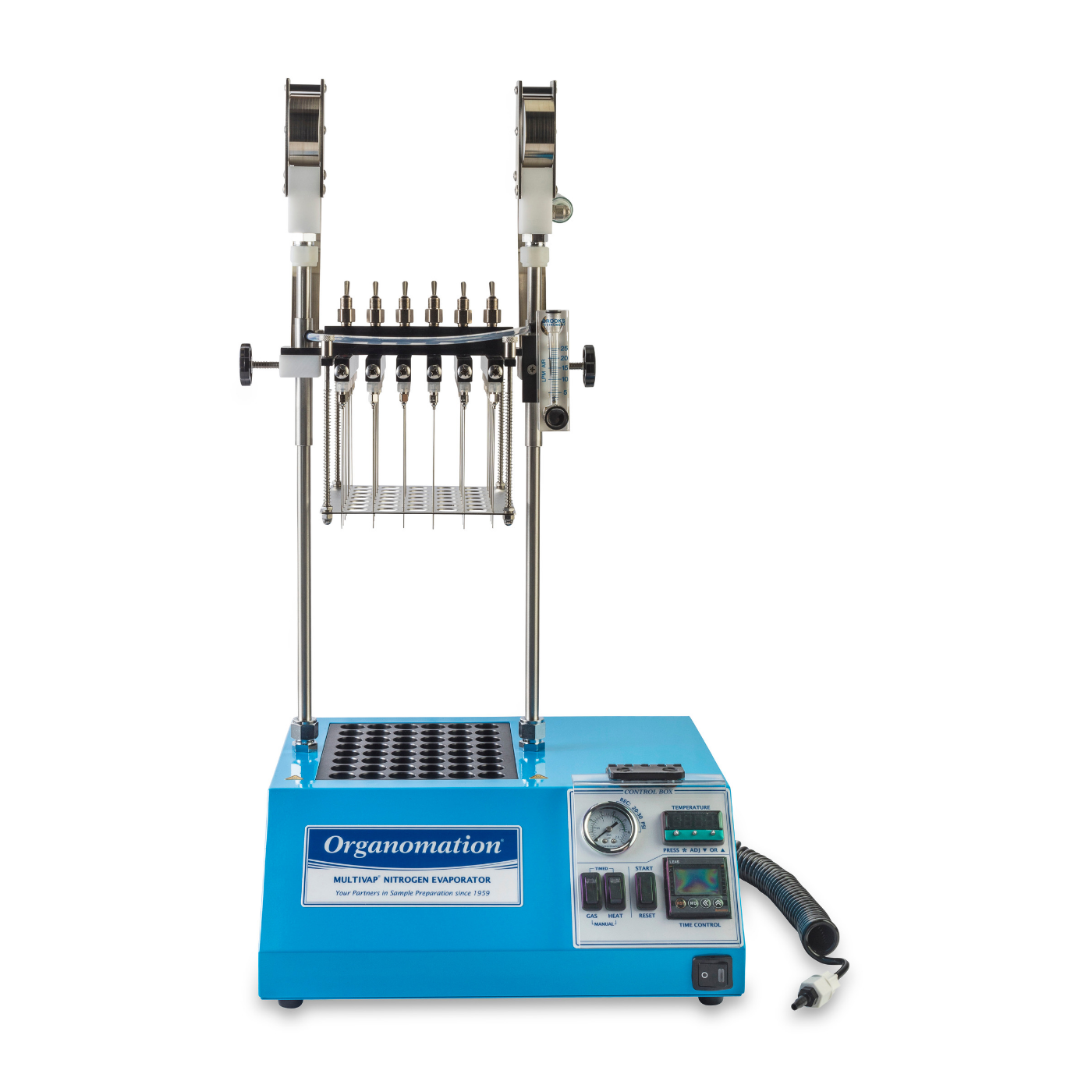

L’évaporateur d’azote MULTIVAP à 48 positions est un modèle à bloc sec haute température. Cet instrument comprend un système de distribution de gaz rectangulaire monté sur un châssis et un système à double colonne. Le collecteur achemine l’azote gazeux vers les aiguilles ou les pipettes en verre, qui dirigent le gaz sur la surface de l’échantillon. Cette méthode permet une évaporation rapide du solvant et une concentration optimale de l’échantillon. Afin d’économiser l’azote gazeux, le collecteur est équipé d’un interrupteur pour chaque rangée de 6 échantillons, permettant ainsi de désactiver individuellement les rangées lors de l’évaporation de lots de moins de 48 échantillons. Le débit d’azote gazeux est également contrôlé par un débitmètre réglable et un régulateur de pression intégré.
L’évaporateur parallèle MULTIVAP à 48 positions utilise un bloc sec en aluminium chauffé pour atteindre des températures d’évaporation de 30 °C à 120 °C. Une version non chauffée est disponible pour les évaporations à température ambiante. Les blocs porte-échantillons sont adaptés à la taille de l’échantillon de l’utilisateur pour un transfert de chaleur maximal et homogène. Les inserts sont personnalisables pour des flacons d’échantillon de 10 à 22 mm de diamètre extérieur.
Un jeu d’inserts est fourni avec l’instrument. Ces inserts et blocs chauffants étant fabriqués sur commande, nous vous demanderons de nous fournir trois flacons d’échantillon pour chaque taille de flacon lors de votre commande d’un MULTIVAP 30, 48 ou 80 positions. Si l’envoi des flacons d’échantillon à Organomation est impossible, nous aurons besoin de mesures précises de ces flacons.
Tous les modèles résistent au contact de solvants organiques ; cependant, des modèles résistants aux acides sont également disponibles pour une utilisation avec des solutions corrosives.
Capacité
Cohérent
Précis
Rentable
CARACTÉRISTIQUES STANDARD
- Débitmètre réglable, 0-25 L/min
- Ensemble de ressorts de levage à double bande
- Interrupteur de sécurité haute température
- Régulateur de température numérique
- Minuteur électronique
- Filtre à azote
- Collecteur de distribution de gaz
- Régulateur de pression intégré
- Guide-aiguille
OPTIONS
- Faisceau de câblage 220 V (Code optionnel n° -2), réf. 11848-2
- Boîtier de purge Z/pression positive (Code optionnel : -Z), réf. 11848-Z
- Revêtement résistant aux acides sur l’instrument et les aiguilles (Code optionnel : -RT), réf. 11848-RT
- Adaptateurs pour pipettes Pasteur en remplacement des aiguilles (Code d’option -P), réf. 11848-P
- Collecteur et support uniquement : sans plateforme chauffante (code option -O), réf. 11848-O
| Nom de l’instrument | 48 Positions MULTIVAP | |
| Type de chauffage | Bloc sec | Aucun |
| Numéro de catalogue instrumental | 11848 | 11848-O |
| Nombre de positions d’échantillon | 48 | 48 |
| Dimensions hors tout (l x p x h) | 16 x 14 x 30 po 41 x 36 x 76 cm | 13 x 15 x 26 po 33 x 38 x 66 cm |
| Disposition du porte-échantillon | Rectangulaire | Rectangulaire |
| Schéma du collecteur de gaz | Tableau 6 x 8 | Tableau 6 x 8 |
| Espacement entre les centres des positions | 1,0 po 2,54 cm | 1,0 po 2,54 cm |
| Diamètre du tube à essai | 10-22 mm de diamètre extérieur | 10-22 mm de diamètre extérieur |
| Vanne marche/arrêt de contrôle du débit de gaz | Chaque rangée de 6 | Chaque rangée de 6 |
| Aiguilles en acier inoxydable (longueur et calibre) | 4,0 po x 19 ga 102 mm x 19 ga | 4,0 po x 19 ga 102 mm x 19 ga |
| Guide-aiguille | Standard | Standard |
| Ensemble de levage | Poulie double et ressorts à bande | Poulie double et ressorts à bande |
| Boîtier de commande intégré avec minuterie pour l’azote et la chaleur | Standard | N/A |
| Entrée du régulateur de gaz intégré | 30-110 psig | 30-110 psig |
| Revêtement résistant aux acides (Code optionnel -RT) | Facultatif | Facultatif |
| Spécifications du dispositif de chauffage OA-SYS | ||
| Numéro de modèle | 9156 | N/A |
| Dimensions extérieures (l x p x h) | 16 x 14 x 6,5 po 41 x 36 x 15 cm | N/A |
| Puissance totale | 900 W | N/A |
| Plage de température | 30-120 °C | Ambiant |
| Type de régulateur de température | Électronique numérique avec affichage LED | N/A |
| Précision du contrôleur | +/- 2 °C | N/A |
Ressources
- Qu’est-ce que l’évaporation par flux d’azote
- MULTIVAP Manuel d’instructions (Catalogue #s 11809, 11830, 11848, 11880) – Version 22.5
- MULTIVAP Liste des pièces et accessoires
- MULTIVAP 48 positions Brochure et spécifications
Accessoires
- Générateur d’azote (réf. NA1955)
- Inserts sur mesure (réf. NA1801, réf. NA1803)
- Adaptateurs pour pipettes Pasteur (réf. NA0636, ne peuvent pas être utilisés avec un guide-aiguille)
- Bouchons Luer (réf. NA1307)
- Régulateur de pression 0-160 psi (réf. NA0630)
- Différentes tailles et calibres d’aiguilles
