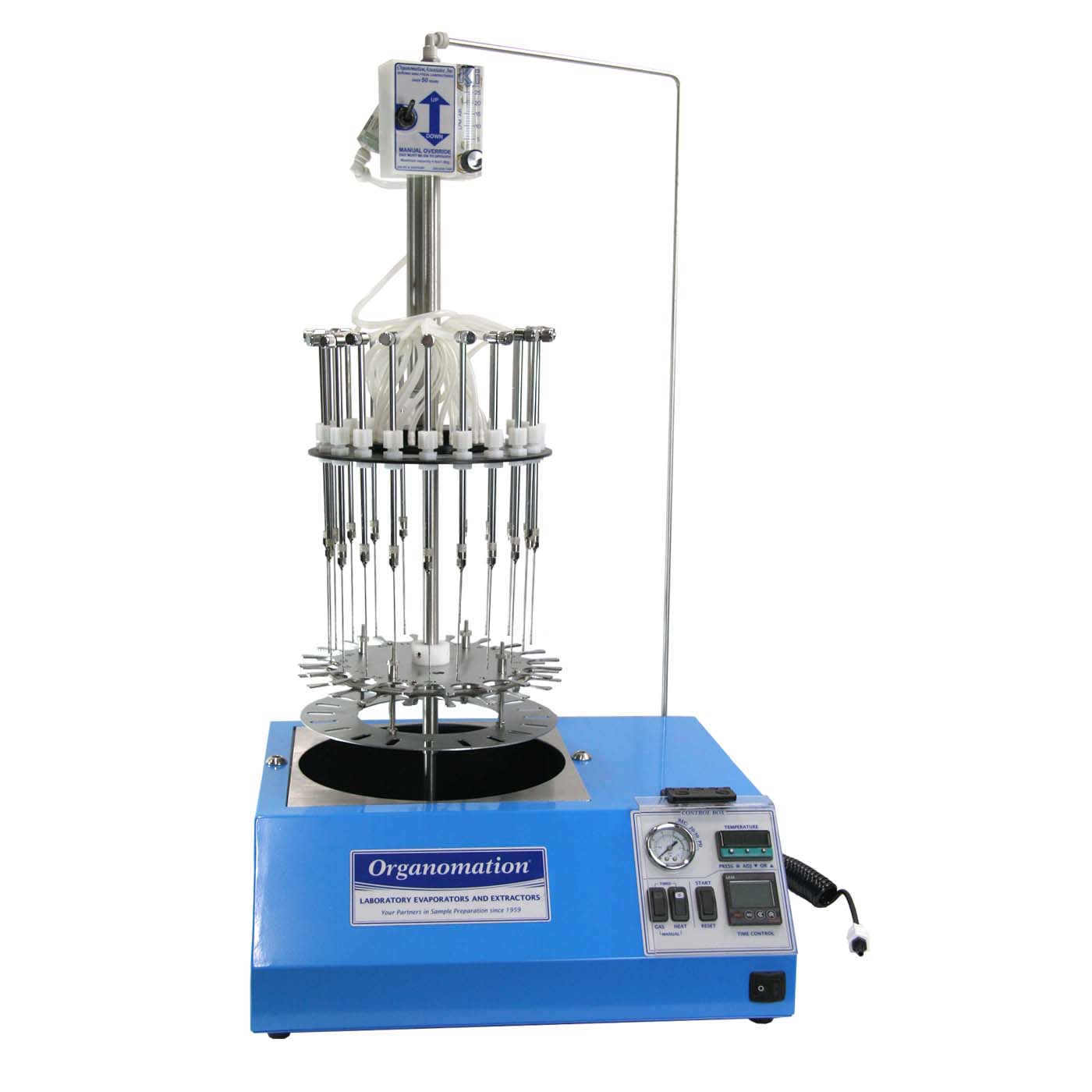

Évaporateur à azote N-EVAP automatique 20 positions
DESCRIPTION
#11220-A
L’évaporateur N-EVAP automatique à 20 positions(Numéro de catalogue : 11220-A) est l’instrument le plus avancé développé à ce jour par Organomation. Il combine notre évaporateur de paillasse classique N-EVAP avec une technologie d’automatisation temporelle et une option de génération autonome d’azote.
Cette unité peut fonctionner en mode automatique ou manuel grâce à l’intégration de notre système pneumatique unique. Le mode automatique retire les échantillons du bain chauffant lorsque le cycle de temps défini est terminé. Vous pouvez également retirer manuellement les échantillons lorsque le processus d’évaporation est terminé, d’un simple basculement d’interrupteur.
Le cycle de concentration automatique réduit les risques de perte ou d’endommagement des échantillons. Un système de contrôle numérique fournit à l’opérateur un contrôle précis du flux de gaz et de la température du bain.
Automatisation
Flexible
Précis
Contrôle Individualisé
CARACTÉRISTIQUES STANDARD
- Débitmètre réglable, 0-25 LPM
- Détendeur intégré à réduction de pression
- Tubulure haute pression sans phtalates
- Interrupteur limite de haute température pour la sécurité
- Protection de sécurité
- Contrôleur de température numérique
- Minuterie électronique
- Double filtre à azote
- Technologie de valve variable de précision
- Technologie de cylindre pressurisé
- Disjoncteur de sécurité
- Ensemble tube avec valve à aiguille de précision
- Jeu de 20 aiguilles, 4 pouces x calibre 19, avec embout en laiton plaqué et tige en acier inoxydable
OPTIONS
- Faisceau de câblage 220 V (Code option # -2), Cat# 11220-A-2
- Boîtier Z-Purge / purge en pression positive (Code option # -Z), Cat# 11220-A-Z
- Revêtement résistant aux acides sur l’instrument et les aiguilles (Code option # -RT), Cat# 11220-A-RT
Spécifications Techniques (SPECS)
| Nom de l’instrument | Automatic 20 Position N-EVAP |
| Type de bain | Eau |
| Numéro de catalogue de l’instrument | 11220-A |
| Nombre de positions d’échantillons | 20 |
| Dimensions globales (l x p x h) | 19 x 18 x 36 in 49 x 46 x 92 cm |
| Disposition du porte-échantillons | Circulaire |
| Disposition du collecteur de gaz | Anneau unique |
| Plage des tubes à essai (porte-échantillons standard) | 10-30 mm OD |
| Débitmètre de gaz | 0-25 L/min |
| Aiguilles en acier inoxydable (longueur & calibre) | 4,0 in x 19 ga 102 mm x 19 ga |
| Entrée manomètre azote intégrée | 30-110 psig |
| Mécanisme de levage du plateau | Piston à gaz |
| Raccord de gaz rotatif et étanche | Standard |
| Boîtier de contrôle intégré avec minuterie pour azote & chaleur | Standard |
| Revêtement résistant aux acides (cat#-RT) | Optionnel |
| Spécifications du dispositif de chauffage | |
| Numéro de modèle | 11196 |
| Moyen de chauffage | Eau |
| Dimensions internes (diamètre x profondeur) | 11 x 11 x 5,5 in 49 x 46 x 14 cm |
| Dimensions externes (l x p x h) | 19 x 18 x 7 in 49 x 46 x 18 cm |
| Puissance totale | 1100 W |
| Plage de température du bain | 30-100 °C |
| Type de contrôleur de température | Électronique numérique avec affichage LED |
| Précision du contrôleur | +/- 2 °C |
Ressources
- Qu’est-ce que l’évaporation par soufflage d’azote
- Manuel d’instructions N-EVAP (Catalogues # 11220) – Version 22.5
- Liste des pièces et accessoires N-EVAP
- Brochure et spécifications Auto-20 Position N-EVAP
Accessoires
- Générateur d’azote (Cat# NA1955)
- Adaptateurs pour pipettes Pasteur (Cat# NA0636)
- Détendeur 0-160 psi (Cat# NA0630)
- Fluide silicone haute température (Cat# NA1240)
- Différentes tailles et calibres d’aiguilles
Pièces de rechange
- NA1955 : Générateur, Gaz Azote, 20 L/min
- NA0603 : Aiguilles 4 pouces x 19 calibre, tige en acier inoxydable 304, embout en laiton plaqué, douzaine
- NA0636 : Adaptateur pipette Pasteur, luer mâle vers écrou cannelé, douzaine
